Características especiales de la serie OV:

  • ¡Completo paso libre del producto → sin pérdidas de presión + sin obturaciones!
  • ¡Mejor precio/rendimiento!
  • ¡Máxima seguridad → ¡Sin componentes móviles!
  • Cierre doble → ¡Máxima vida útil del manguito de la manguera!
  • ¡Ideal para la regulación y la dosificación!
  • ¡Posición de seguridad Fail close!

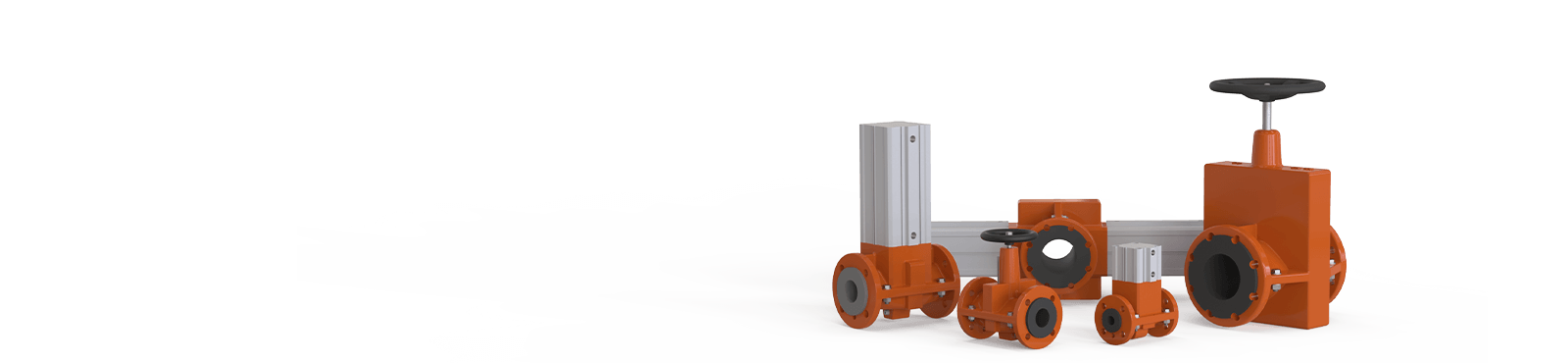

Válvula de manguito mecánica de serie OV

Las válvulas de manguito mecánicas de la serie OV están disponibles en los anchos nominales DN15 a DN250.
Se realizan de modo estándar con una conexión de brida conforme a DIN EN 1092 PN10.

El montaje comprende el manguito, la carcasa y el accionamiento o accionamientos.

La válvula de manguito de manguera está unida directamente de modo estándar con el sistema mecánico de cierre que tiene el control sobre la misma.

En la corriente de producto (en contacto con el medio de funcionamiento) de las válvulas de manguito de manguera mecánicas de la serie OV solo está el manguito.

Sustancias / Materiales válvulas de manguito, serie OV

La oferta con diferentes calidades de elastómero del manguito (p. ej. caucho natural, neopreno, nitrilo, EPDM) proporciona un campo de aplicación muy amplio y prácticamente ilimitado.

Accionamientos de la válvula de manguito mecánica, serie OV

Los accionamientos disponibles son una variante con volante manual Tipo M (DN15-DN250) o una variante de cilindro neumático con cierre elástico y efecto simple Tipo PA/PA2 (DN15-200). La variante de cilindro neumático con cierre elástico Tipo PA está ejecutada con un cilindro neumático (DN15-DN50), el Tipo PA2 está ejecutado con dos cilindros neumáticos (DN65-DN200).

Además, hay una variante de cilindro neumático de efecto doble Tipo P/P2 (DN15-DN250). La variante de cilindro neumático de efecto doble Tipo P (DN15-DN50) está equipada con un cilindro neumático, el Tipo P2 con dos cilindros neumáticos (DN65-DN250).

Carcasa + Cilindros: aluminio

Presiones de servicio máximas de las válvulas serie OV

Tipo M:
DN15-DN100: 5 bar
DN125-DN200: 3 bar
DN250 : 2 bar

Tipo PA/PA2:
DN15-DN032: 5 bar
DN40-DN150: 3 bar
DN200 : 2 bar

Tipo P/P2:
DN15-DN150: 5 bar
DN200 : 4 bar
DN250 : 2 bar

Sectores industriales, posibles campos de aplicación:

  • Agricultura
  • Industria papelera
  • Industrial textil
  • Industria maderera
  • Industria tabacalera
  • Industria metalúrgica
  • Industria extractiva
  • Industria del reciclado
  • Sector de residuos
  • Sector químico
